Reparatur Scheibenrahmen (viele Bilder)

[steffen_k]

Letzter Beitrag der vorhergehenden Seite:

Hallo zusammen,

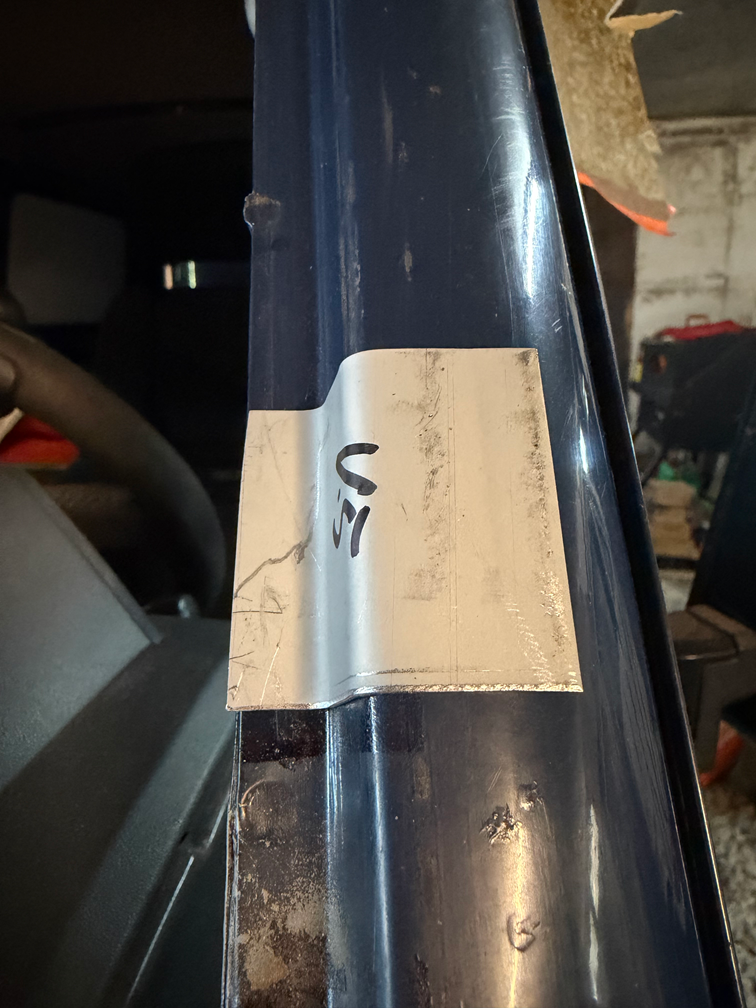

nachdem ich nun die Ecken unten und das Profil unten geschweißt habe, habe ich noch ein Tiefziehwerkzeug für das Profil an der Seite gebaut:

Gruß Steffen

[steffen_k]

Hallo zusammen,

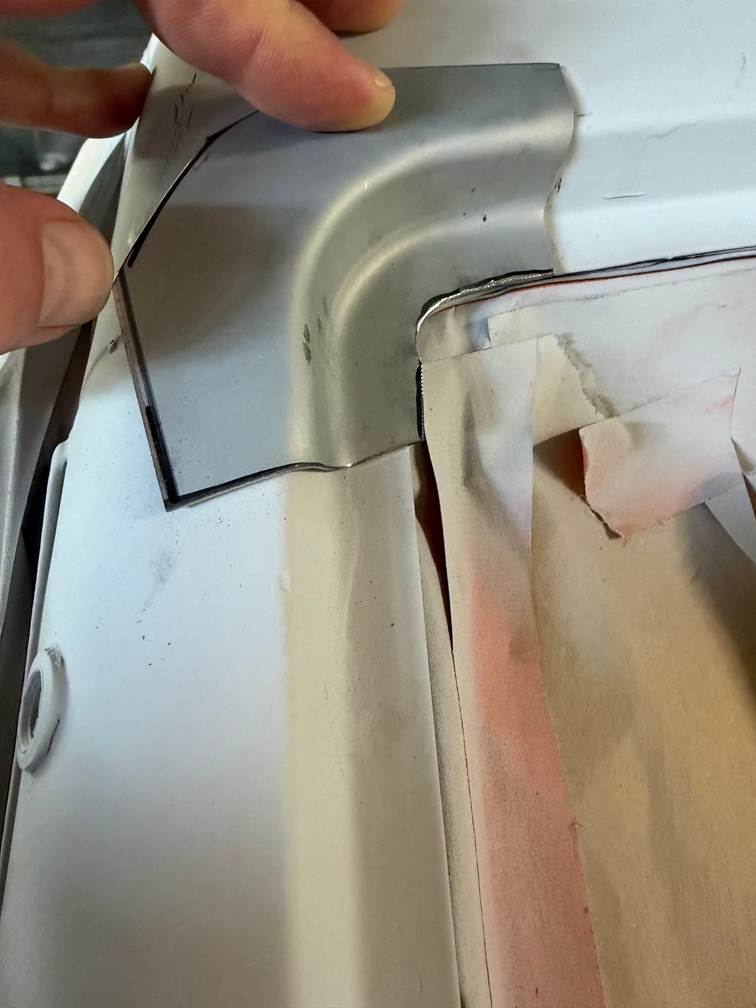

die Ecken oben habe ich nun auch fertig.
Damit habe alle Profile fertig die für den Scheibenrahmen vom J7 notwendig sind:
- Profil unten
- Ecken unten (links/rechts unterschiedlich)
- Profil Seite
- Profil oben
- Ecken oben (links/rechts gleich)

Gruß Steffen

[wüstenfreund]

Sehr schick geworden!

[steffen_k]

Sehr schick geworden!

Danke,

ich bringe die Teile nächste Woche mit zum Stammtisch.

Gruß Steffen

[Jelonek]

Steffen wie hast du die Ecken so schon gemacht ? Presse ?

[steffen_k]

Steffen wie hast du die Ecken so schon gemacht ? Presse ?

Hallo Wojtek,

ich scanne den entsprechenden Abschnitt des Scheibenrahmens mittels 3D-Scanner, daraus leite ich ein CAD-Modell des Reparaturblechs ab.

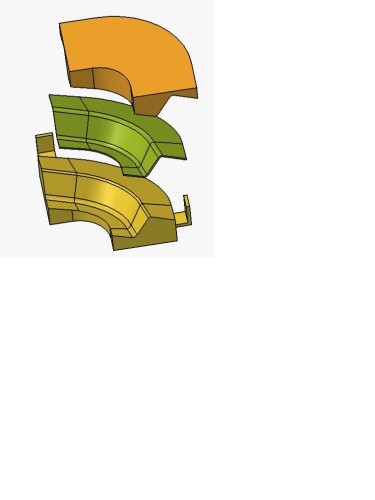

Dann erstelle aus dem Blech im CAD ein Tiefziehwerkzeug, daß ich mit dem 3D-Drucker ausdrucke.

Die Bleche werden dann in der Presse mit 10-12 to Kraft tiefgezogen.

Siehe dazu auch das verlinkte YT-Video im Thread weiter vorne.

Gruß Steffen

[xsteel]

Servus Steffen,
berücksichtigst Du dabei auch, das daß Blech ja bei jeder Kantung wieder etwas zurückgeht?
war irgendwas um 2% oder 2 Grad ... aus meiner Erinnerung

[steffen_k]

Servus Steffen,
berücksichtigst Du dabei auch, das daß Blech ja bei jeder Kantung wieder etwas zurückgeht?
war irgendwas um 2% oder 2 Grad ... aus meiner Erinnerung

Hallo Siggi,

ja, aber ich mache das iterativ, d.h. erstmal fange ich mit der Geometrie von 3D-scan an und schaue dann an welchen Stellen das Blech "überdrücken" muss.

Gruß Steffen

[karrizek]

Hallo Steffen,

ein ganz großes Kompliment für deinen Einsatz und dein Fachkönnen.

(Hoffentlich werde ich nie etwas von deinem Fensterrahmen brauchen,da meine Frontscheibe nach aktueller Technik komplett eingeklebt ist und die Gummidichtung nur Zierrat ist.)

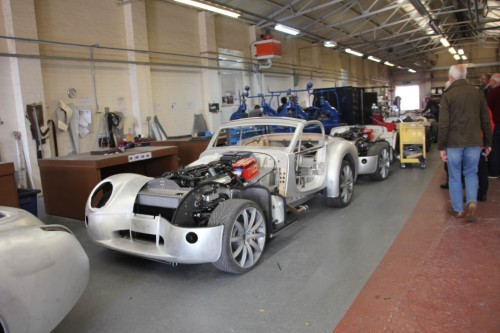

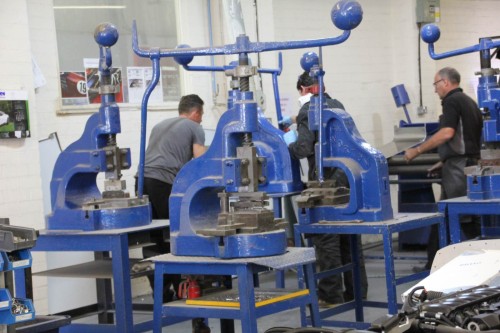

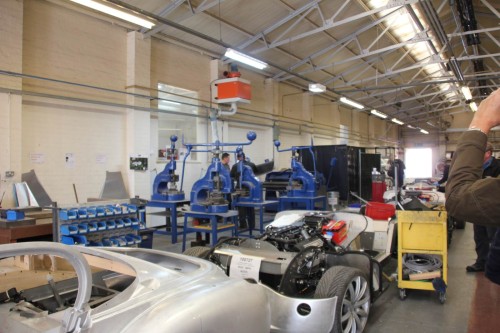

Da kann ich nur zur Belustigung deine Karosseriebauer-Kollegen bei Morgan Motors auf der Insel beisteuern:

so long
karrizek

[Serge]

Da kann ich nur zur Belustigung deine Karosseriebauer-Kollegen bei Morgan Motors auf der Insel beisteuern

Die Morgan Factory Tours sind wirklich interessant, hatte ich an anderer Stelle schon verlinkt,
hier nochmal:
https://experience.morgan-motor.com/factory-tours/
Das englische Rad in artgerechter Haltung...
