Erfahrung: Lazer Sentinel 9 Highline (Beacon) - Verkabelung/ Einbau

[LandCruiser79]

Servus zusammen

ich möchte die Lazer Sentinel 9 Highline (Beacon) auf der Stoßstange an meinem Land Cruiser GRJ79 (2020) verbauen (Bordnetz: 12V).

Hat jemand von euch genau diese Lampen schon installiert und kann zur Verkabelung/Schaltung etwas sagen?

[lugo123]

Servus,
Meinst du so ungefähr?

Falls ja, es gibt einen fertigen Kabelbaum mit Relais von Lazer zu kaufen. Da ist auch ein Schaltplan dabei.

Grüße,
Christian

[LandCruiser79]

Servus,
Meinst du so ungefähr? 20250925_161445(1).jpg

Falls ja, es gibt einen fertigen Kabelbaum mit Relais von Lazer zu kaufen. Da ist auch ein Schaltplan dabei.

Grüße,
Christian

Ja genau, so in etwa habe ich mir das vorgestellt. Ist das dein Fahrzeug?

[lugo123]

Ja, der gehört mir. Was willst du wissen?

[LandCruiser79]

Ich habe mir folgendes Kabelkit für die Lazer Lamps besorgt:
https://www.lazerlamps.com/en/two-lamp- ... l-12v.html

Das Kit enthält Relais, Sicherung und ein High-Beam-Trigger-Kabel, damit die Lampen mit dem Fernlicht mitschalten.

Meine Frage:
Wie greift ihr das Fernlicht-Signal an eurem Fahrzeug ab, ohne einen Stromdieb zu benutzen?
Gibt es dafür Plug-and-Play-Lösungen, z. B. einen Patch Harness / Headlight Adapter, der das High-Beam-Signal direkt vom originalen Scheinwerfer-Stecker liefert?
Oder nutzt ihr andere, saubere Methoden?

Und zusätzlich:
Wie macht ihr das mit dem Abblend-/Positionslicht, sofern ihr das ebenfalls für die Lampen verwendet?
Auch dort ohne Stromdieb?

Danke für eure Tipps!

[kristijan]

Es gibt für H4-Leuchten einen Plug-and-Play "Fernlicht-Adapter"...
Zum Beispiel hier: https://gpc-offroad.com/products/stedi- ... 8063330568

Dein J7 müsste ja Fernlicht über H4 haben, da kannst du den Adapter direkt zwischen Kabelbaum und H4-Leuchte anschließen.

Viele Grüße
Christian

[LandCruiser79]

Es gibt für H4-Leuchten einen Plug-and-Play "Fernlicht-Adapter"...
Zum Beispiel hier: https://gpc-offroad.com/products/stedi- ... 8063330568

Dein J7 müsste ja Fernlicht über H4 haben, da kannst du den Adapter direkt zwischen Kabelbaum und H4-Leuchte anschließen.

Viele Grüße
Christian

Danke. Wenn ich den Adapter zwischen Kabelbaum und H4-Leuchte stecke, wird nur das Fernlichtsignal abgegriffen, oder?

Benötige ich für das Signal vom Abblendlicht einen zusätzlichen Stecker/Abgriff, oder ist das im H4-Anschluss bereits sauber gelöst?

Wie habt ihr das in der Praxis umgesetzt?

[kristijan]

Schau mal hier ist der Adapter als Bild gezeigt: https://stediuk.com/en-eu/products/sted ... adapter-h4

Dort siehst du, dass das Abblendlicht durchgeschliffen wird und das Fernlicht einfach abgegriffen wird. Wenn ich den weißen Stecker vom Fernlichtabgriff richtig interpretiere kannst du dort einfach mit zwei 6,3mm Steckerverbinder ran.
Zum Beispiel solche: https://www.amazon.de/Heschen-Flachstec ... KGYC1NCLC9

Viele Grüße
Christian

[LandCruiser79]

Schau mal hier ist der Adapter als Bild gezeigt: https://stediuk.com/en-eu/products/sted ... adapter-h4

Dort siehst du, dass das Abblendlicht durchgeschliffen wird und das Fernlicht einfach abgegriffen wird. Wenn ich den weißen Stecker vom Fernlichtabgriff richtig interpretiere kannst du dort einfach mit zwei 6,3mm Steckerverbinder ran.
Zum Beispiel solche: https://www.amazon.de/Heschen-Flachstec ... KGYC1NCLC9

Viele Grüße
Christian

Ok, danke.

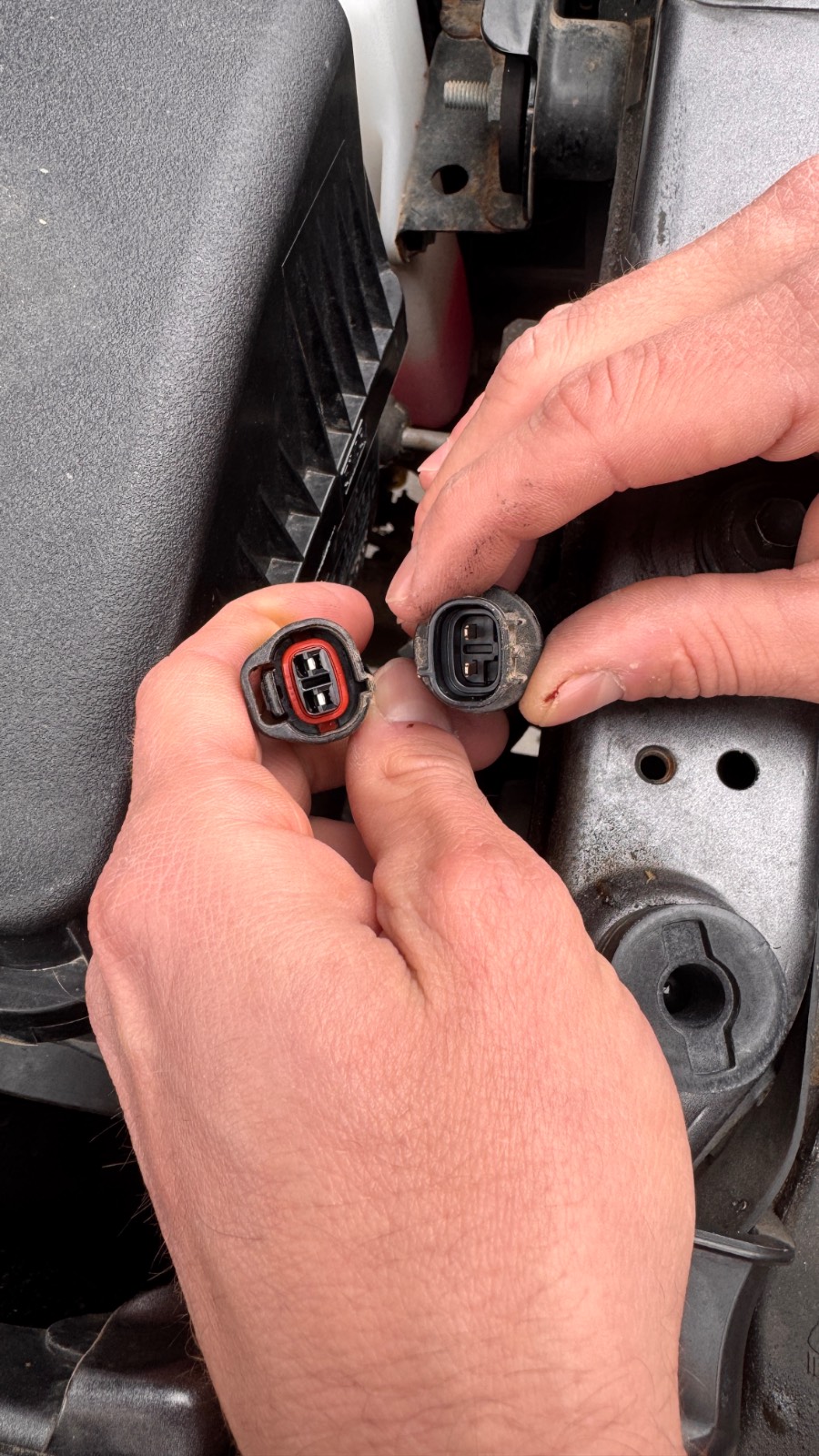

Ich habe mir gerade nochmal beide Stecker angeschaut (siehe Bilder).

Es sieht so aus, als wären die Fernlichter bei mir nicht massegeschaltet, sondern werden über ein Plus-Signal angesteuert.

Gibt es einen ähnlichen Adapter/Stecker auch für das Positionslicht?
Und noch eine Frage: Empfiehlt es sich, das abgegriffene Steuersignal zusätzlich abzusichern

[kristijan]

Am Stecker der zur H4 Birne geht hast du einmal Plus fürs Abblendlicht und einem Plus fürs Fernlicht sowie die Masse für beide Wendeln in der H4 Birne, beides geht über die gleiche Masse, genau.
Wenn du den Kabelbaum von Lazer Lamps für die Seninel kaufst, sind bestimmt auch Sicherungen mit dran. Absichern ist immer wichtig, sobald du direkt von der Batterie die Spannung abgreifst.
Ob es für dein Standlicht auch direkt einen Adaper gibt, weiß ich nicht. Du kannst aber über Google mit Hilfe deines Bildes des Steckers den Namen des Steckers herausfinden und so vielleicht einen Adapter finden.

Viele Grüße
Christian

[LandCruiser79]

Ja genau. Im Lazer-Kabelbaum ist am Pluskabel von der Batterie kommend bereits eine Sicherung verbaut. Meine Frage war eher, ob es sich empfiehlt, das abgegriffene Steuersignal (Fernlichtsignal) zusätzlich mit einer kleinen Sicherung abzusichern.

Zum Positionslicht-Stecker habe ich bisher leider nichts Eindeutiges gefunden. Ich vermute, dass es evtl. etwas in Richtung H8/H9/H11 sein könnte .. kann das jemand verifizieren (bzw. sagen, welcher Sockel/Stecker beim GRJ79 fürs Stand-/Positionslicht tatsächlich verbaut ist)?

[GRJ78]

Nein, die Leitung ist bereits ab Werk kommend abgesichert. Wozu also 2 Sicherungen?
