Klemme 15 im Motorraum des GRJ76

[F250]

Letzter Beitrag der vorhergehenden Seite:

Sehe kein Photo von Dir.

[Odessa]

Ja, beim Grj ist es der graue Stecker.

Grüsse Oliver

Servus allseits,

Marsu/Oliver hat recht. Der graue Stecker in der Bildmitte beinhaltet Klemme 15, Klemme 30 und wenn ich den Mann mit dem Messgerät richtig verstanden habe auch Stellung S.

Danke an alle und insbesondere an Harald und Oliver.

Gruß Florian

[Marsu]

Hallo Florian,

habe deine Frage erst jetzt gelesen, wahrscheinlich habt ihr es aber schon gelöst. Habe oben den Dichtstopfen aufgestochen, einen passenden Kontakt vom Schrauberkollegen ( leider keine Nummer vom Kontakt bekannt) und diesen an ein Relais angeschlossen.

Grüsse und gern geschehen

Oliver

[titi]

Ich meine diese Box. Ist bei uns std in jedem J7 mit drei Anschlüssen, Power nur bei Zündung an (also Motor läuft), oder immer Power ohne Schlüssel oder Power schon wenn nur Radio etc läuft. Weiß jetzt nicht wie diese Zündschlüssel Stellung heißt. Ist aber sehr praktisch. Hat sogar mein BJ74, nur halt alles 24V.

Ich krame das nochmal hervor:
Diese Box scheint wohl im GRJ nicht mehr verbaut. In meinem Handbuch gibt es einen Hinweis auf eine sog. "power outlet box". Ich vermute, dass diese, je nach Markt, mal verbaut und mal nicht verbaut ist. Vermutlich erfolgt der Anschluss über den genannten grauen Stecker. Kann dies jemand bestätigen? Ich habe kein Handbuch bzw. Schaltplan um dies zu überprüfen.

"power outlet box" (Handbuch):

[Toyojuergen]

Hallo,

Ich habe am Donnerstag an meinem GRJ 76 zwei Steckdosen im Kofferraum eingebaut und an dieser Power Outlet Box angeschlossen. In der Box sind folgende Anschlüsse schon fertig vorbereitet: Klemme 30 ( Dauerplus), Klemme 15 (Zündung), Klemme ACC ( Strom bei Sclüsselstellung ACC) und Klemme D+ (Ladeleitung - Strom liegt nutbei laufendem Motor an)
Die Power Outlet Box ist eingesteckt an dem 4 Poligen Stecker, der auf der rechten Fahrzeugseite neben dem ABSS teuergerät eigeklippst ist. Schön zu sehen auf dem Bild von se7en6. Wenn die Box bei Dir nicht verbaut ist kannst Du die benötigte Klemme an diesem Stecker abgreifen. Allerdings musst Du dann halt selber noch Sicherungen einbauen - in der Box ist alles schon vorbereitet.

Gruß Jürgen

[titi]

Hallo Jürgen,

vielen Dank für die Info.
Ich denke, ich werde diese ominöse "power outlet box" dann bei mir nachrüsten (zumindest aus technischer Sicht), da ich sie als recht praktisch für spätere Um-/Nachrüstungen ansehe.

Weiß jemand evtl. die Steckerbezeichnung (Hersteller, Serie) von dem 4-pol. Gegenstück?

Gruß
Torsten

[Toyojuergen]

Hallo Torsten,

Hier mal ein Link zu Partsouq. Auf dem Bild ist die Box komplett mit Stecker zu sehen ( Baugruppe 82600). Vielleicht kann dein örtlicher Toyota Händler die bestellen.

https://partsouq.com/en/catalog/genuine ... =329737&q=

Gruß Jürgen

[se7en6]

Hallo Torsten,

Hier mal ein Link zu Partsouq. Auf dem Bild ist die Box komplett mit Stecker zu sehen ( Baugruppe 82600). Vielleicht kann dein örtlicher Toyota Händler die bestellen.

https://partsouq.com/en/catalog/genuine ... =329737&q=

Gruß Jürgen

Obiger Link führt zum GRJ76K, da ist es Teil 8260060092, bei partsouq nicht lieferbar.

Beim GRJ76L ist es Teil 8260060090, mit Bildern und ist lieferbar:
Catalog Toyota LAND CRUISER GRJ76L-RKMNKV FZJ7#,GRJ7#,HZJ7#,VDJ7# SWITCH & RELAY & COMPUTER

[Toyojuergen]

Hallo Leon,

Ich habe bei Partsouq nur nach der Box gesucht ohne auf die verschiedenen Ausführungen zu achten. Danke für die Ergänzung.
Gruß Jürgen

[Marsu]

Hallo Torsten,

Hier mal ein Link zu Partsouq. Auf dem Bild ist die Box komplett mit Stecker zu sehen ( Baugruppe 82600). Vielleicht kann dein örtlicher Toyota Händler die bestellen.

https://partsouq.com/en/catalog/genuine ... =329737&q=

Gruß Jürgen

Obiger Link führt zum GRJ76K, da ist es Teil 8260060092, bei partsouq nicht lieferbar.

Beim GRJ76L ist es Teil 8260060090, mit Bildern und ist lieferbar:
Catalog Toyota LAND CRUISER GRJ76L-RKMNKV FZJ7#,GRJ7#,HZJ7#,VDJ7# SWITCH & RELAY & COMPUTER

Für meinen GRJ79 steht es nicht zur Auswahl, denke aber es wird keinen Unterschied machen.
Muss man jetzt wohl doch mal aktiv werden weil die momentane Lösung gefällt mir dauerhaft nicht so ganz.

[titi]

Hallo Jürgen, hallo Leon,

vielen Dank für die Infos.
Auf die Seite von "partsouq" bin ich auch schon gestoßen.
Ich frage mal bei meinem Händler, mal schauen was er so sagt.
Einen schönen Start in die Woche.

[se7en6]

Unser Sicherungskasten ist heute aus Japan gekommen, Versand hat 2 Tage gedauert.
War unter der Teilenummer 82600-60092 über Megazip lieferbar.
Werde nach dem Einbau berichten.

[se7en6]

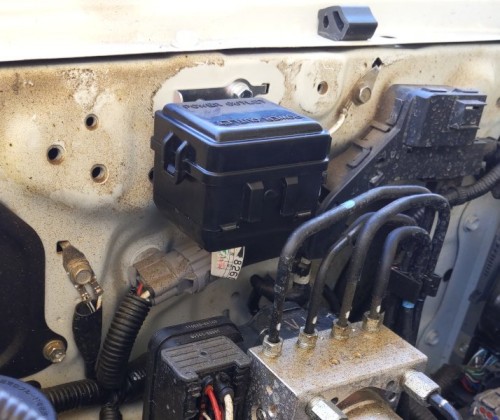

Power Box ist installiert, war wieder mal sehr simpel: Schraube dran und einstecken.
Ist wie gewohnt sehr gut verarbeitet, logisch aufgebaut, arbeitet einwandfrei.
Super preiswerte kleine nützliche Nachrüstung.

[titi]

So habe ich mir das auch vorgestellt...
Das Problem bei mir ist, dass die Box das verkehrte Gegenstück (Stecker) hat (das gleiche, was am vorhandenen Kabelbaum verbaut ist).
Da ich die Box bei meinem Händler gekauft habe, bin ich diesbezüglich gerade mit ihm in Kontakt.

[Marsu]

So habe ich mir das auch vorgestellt...
Das Problem bei mir ist, dass die Box das verkehrte Gegenstück (Stecker) hat (das gleiche, was am vorhandenen Kabelbaum verbaut ist).
Da ich die Box bei meinem Händler gekauft habe, bin ich diesbezüglich gerade mit ihm in Kontakt.

Genau so geht es mir auch.
Da ich bei Partsouq bestellt habe bin ich gerade am überlegen wie ich das am besten löse.

[se7en6]

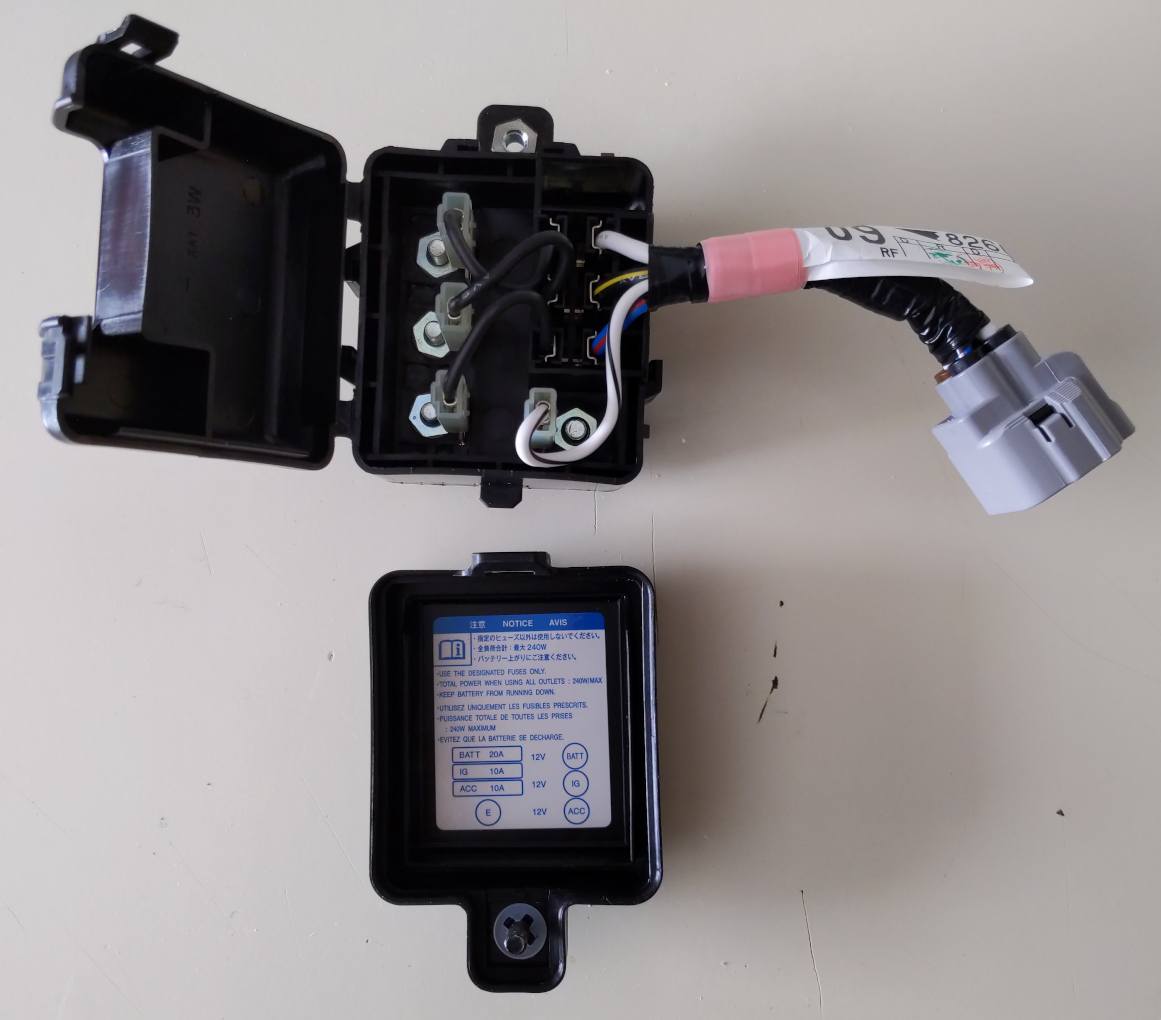

Bestellt und bekommen haben wir folgende Teile (bei Megazip):

Power Outlet Box:
82600-60092 Block Assy, Fuse, Toyota

Dazu die Metallhalterung 82715-60Y70 Bracket, Fuse, Toyota.
Bei der Metallhalterung kam die Zwischeninfo von MegaZip, dass das Teil erst zwei Wochen später lieferbar sei. Im Endeffekt wurde es dann doch ein paar Tage später verschickt.

Und noch die Schraube 91673-80614 BOLT, FLANGE W/WASER, Toyota.
Alle Teile wurden direkt aus Japan verschickt und kammen in schönen Souvenirtütchen

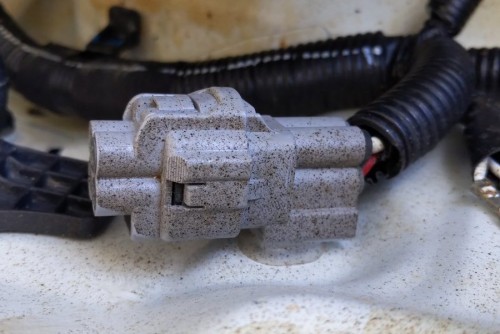

So sieht die Stecker/Buchsen Situation aus beim unserem GRJ76L, da sieht man ganz schön die Endkappe auf dem Stecker. Die musste runter vorm Nachrüsten. Geht gut mit einer Zange, mit der einen Seite drückt man das viereckige Plättchen oben nach unten und mit der anderen seitlich gegen die Erhöhung rechts davon.

Wenn ich das richtig aus dem Teilekatalog von Partsouq herauslese werden seit 08.2016 die Kabelbäume nur noch auf diese Power Outlet Box mit Stecker konfektioniert:
8260060092 BLOCK ASSY, FUSE 82600 VDJ79..GCC;HZJ76,78,79..GEN;GRJ7#,HZJ71,VDJ76,78..GCC,GEN ACCESSORY CONNECTOR(NO.1)-WITH ENG ROOM 1 08.2016 - ...

Bei den Modellen davor gab es zwei (oder drei) Varianten.
82600-60092 hat ne Buchse / J7 hat Stecker im Motorraum.
82600-60090 hat nen Stecker / J7 hat Buchse im Motorraum.
Korrekt?
82600-60091 weiss ich nix von …

Die Toyo Händler sollten das auch sehen oder verstehen, die Kompatibilität lässt sich ja am Baujahr festmachen.
