Rückfahrsignal für Kamera mit Automatikgetriebe Facelift 2

[HGK]

Servus,

ich versuche nun die Rückfahrkamera anunserem 79er DC zum laufen zu bekommen.

Ich dann heute mal ein paar Stunden damit verbracht am Auto/Netz was brauchbares zu finden.
Unser Auto wurde mit dem LW Radio ausgeliefert die zwei Radio Stecker haben kein R Signal.

Ich hab bei YT einige Videos über die 70 Series Facelift 2 gefunden wo Kameras verbaut wurden , allerdings sind die Fahrzeuge alle mit dem Original Toyota Display Radio ausgestattet gewesen, und die Radios haben das Signal im Kabelbaum.

Die Suche hier hat mir auch nicht wirklich brauchbares geliefert.

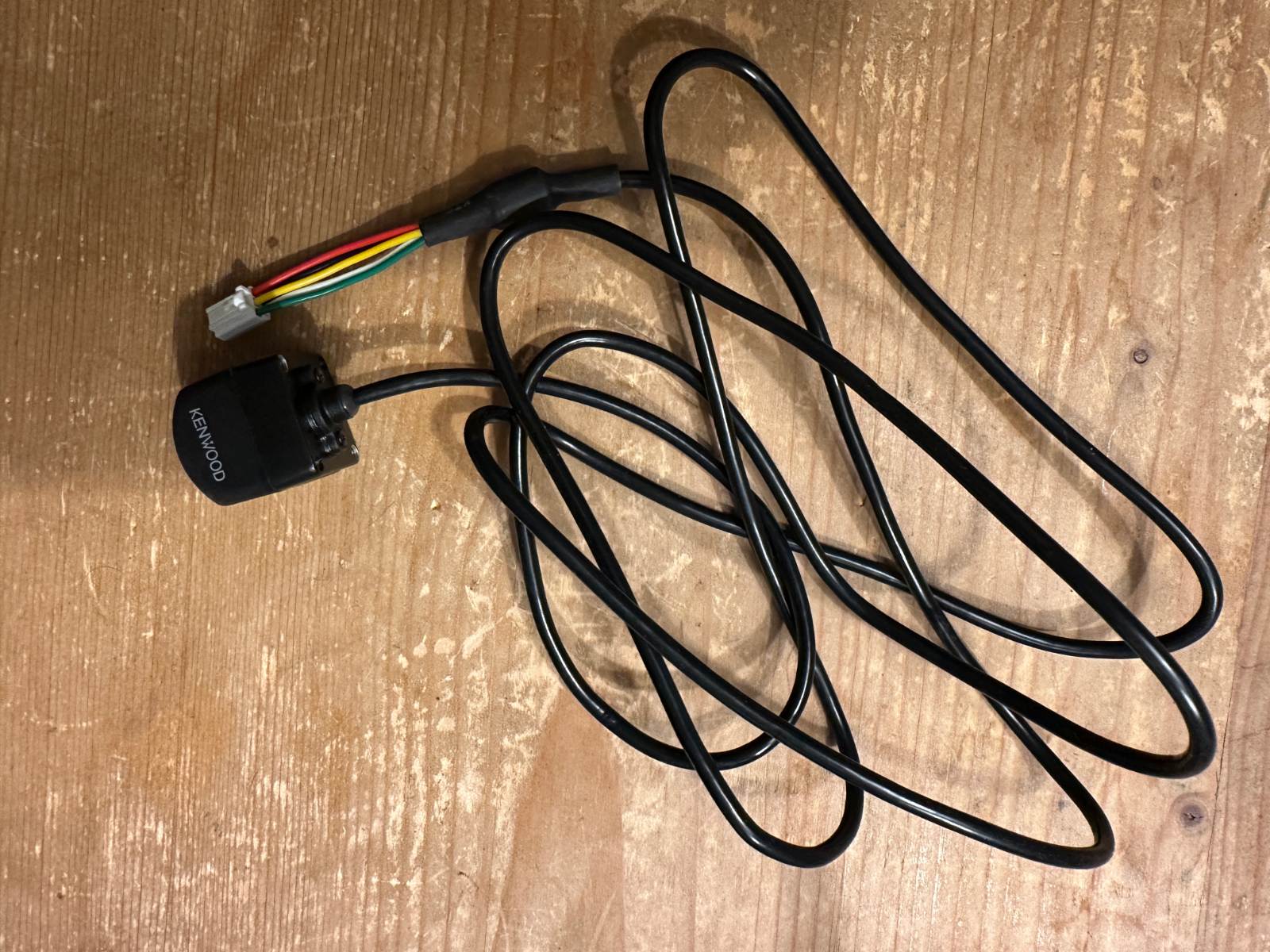

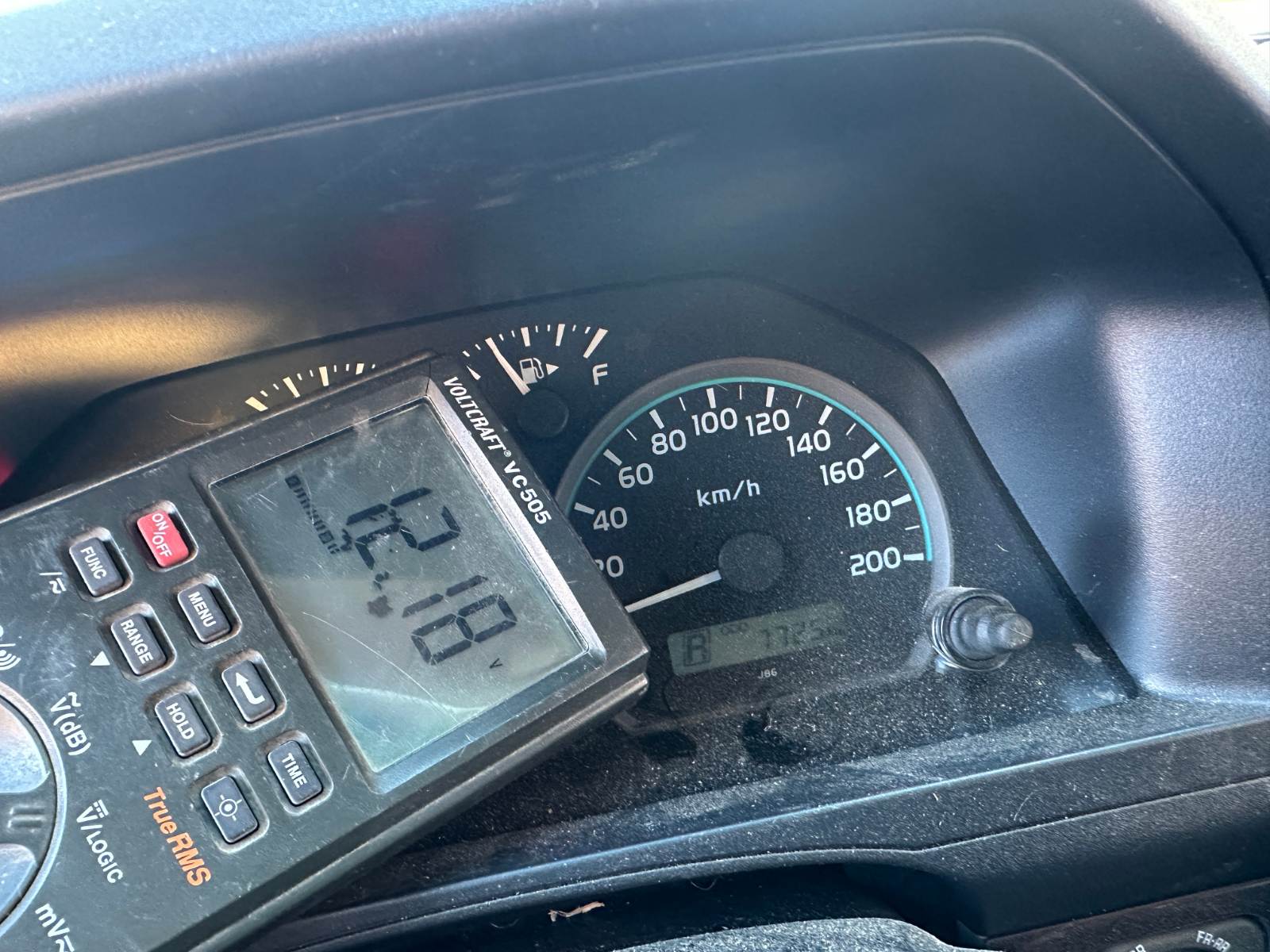

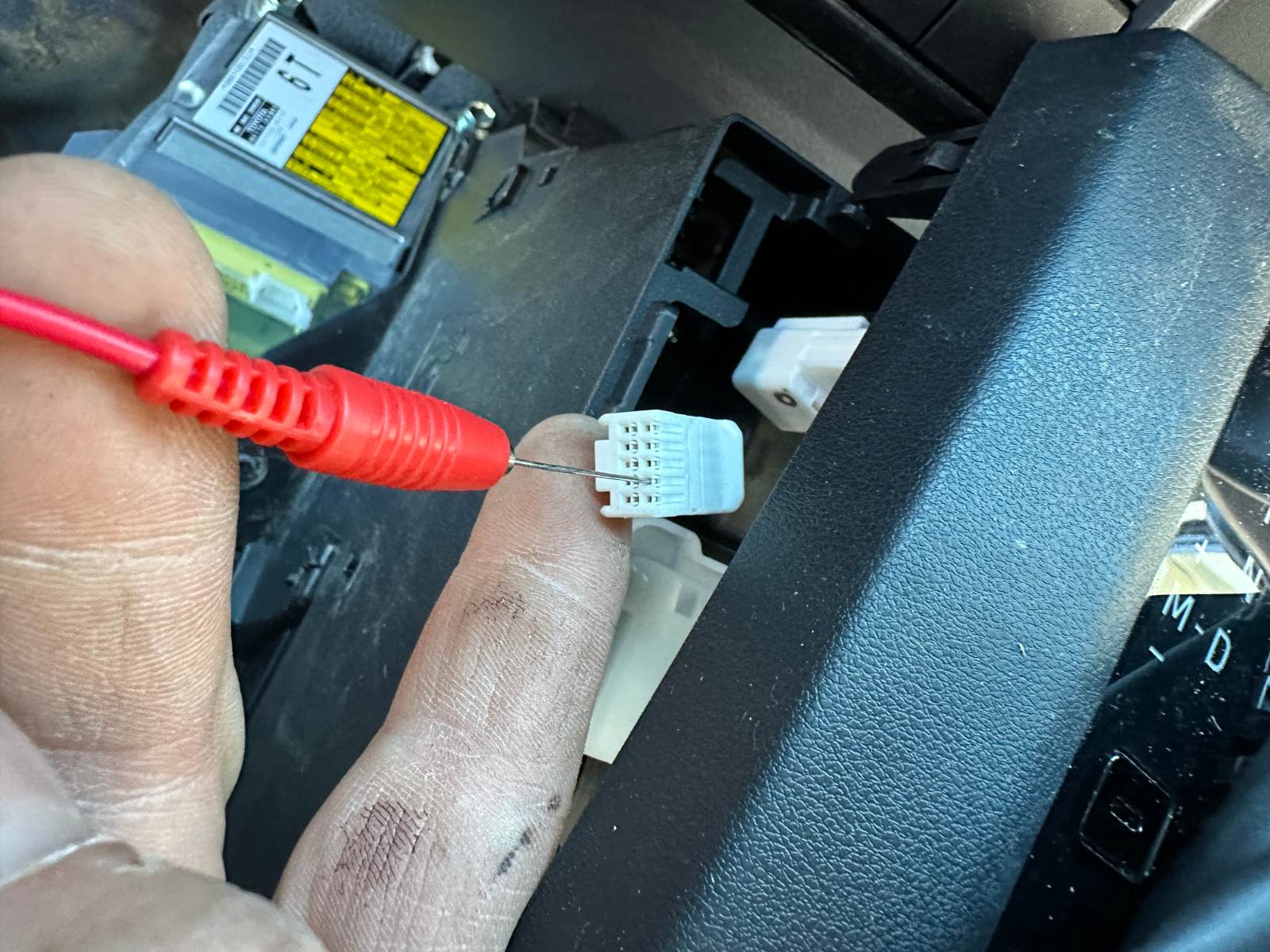

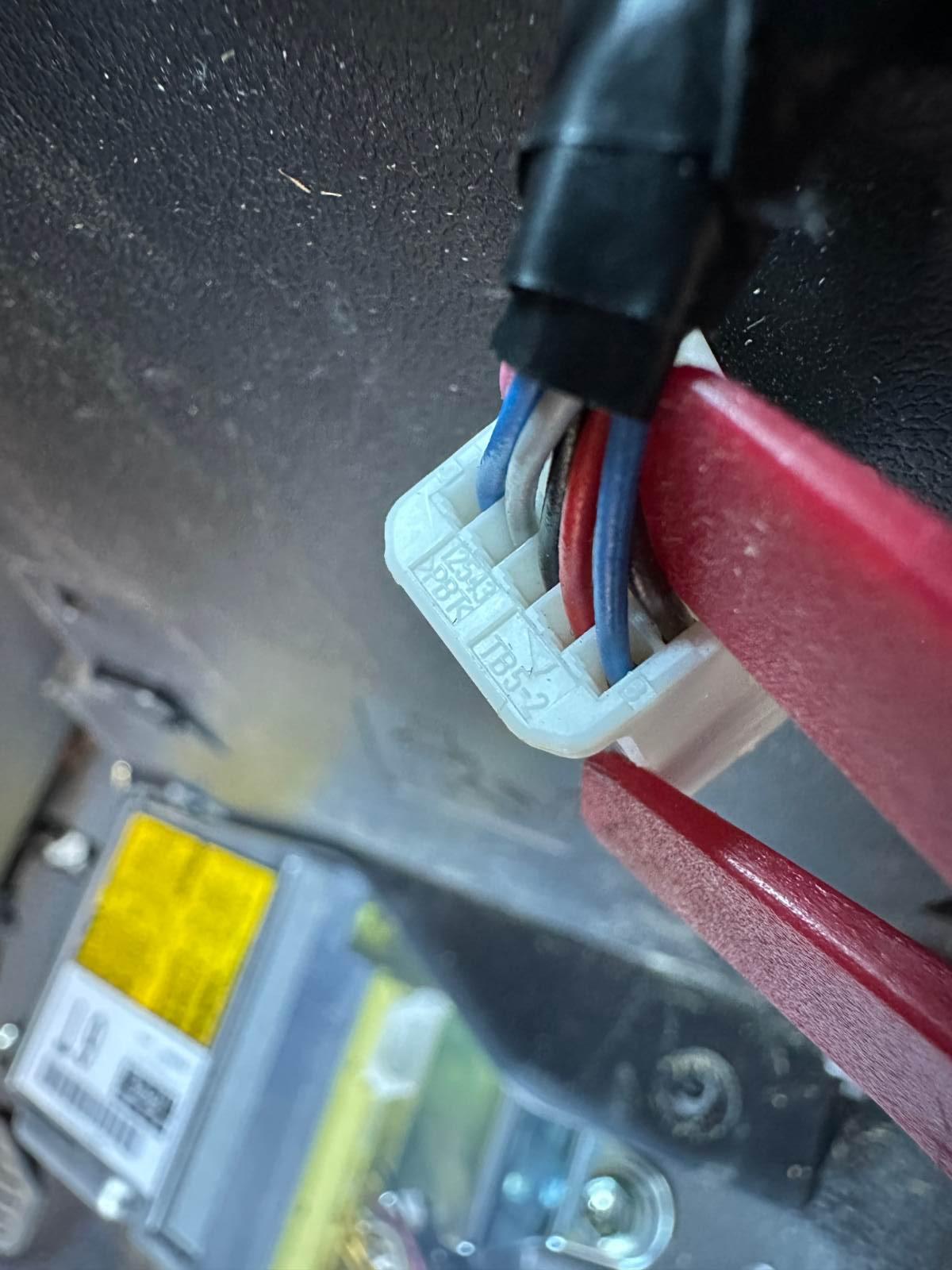

Am Ende hab ich einen Stecker im Automatikwahlhebel gefunden der die LED´s Ansteuert. Dort hab ich die Zuleitung für die R LED gesucht und gefunden dort kommen 12V an . Der Stecker hat leider keine Toyota Nummer aufgedruckt....
Nun die Frage an euch hat von euch schon einer selber die Rückfahrkamera beim ATM eingebaut und verkabelt?
Wo habt ihr beim ATM das Rückfahrsignal abgegriffen?

HAT EINER DIE SCHALTPLÄNE VON DEM FACELIFT 2 ???? Das würde mir sehr helfen.....


Gruß
HGK

[xsteel]

Ich hab das Signal direkt vom Kabel an der Rückleuchte abgenommen.
Kamera hatte eigenes kleines Kabel dafür,
Kamera wird dadurch aktiviert und sofort das Bild auf dem Display.

[HGK]

Servus Sigi,

danke für die Antwort.
Das mit dem Rücklicht scheint die gängiste Methode zu sein. Die hatte ich vergessen zu erwähnen das ich das gelesen hab. Danke.
Dafür müßte ich den Kleinen Kabelbaum der Kamera auftrennen und nochmal extra was ziehen das wollt ich erstmal vermeiden.
Mal sehen wie lange.....

Gruß
HGK

[se7en6]

Eine Möglichkeit wäre auch Pin 8 am trailer socket:
viewtopic.php?p=1062177#p1062177

[HGK]

Stimmt den trailer socket hat ich ganz vergessen….
Das ist auch eine sehr gute Alternative die auch dicht wäre !
Gibt es für den Stecker auch Kunstoff Pins für die nicht belegten Pins oder Sockets ?
Ich hab mir deutsch stecker mit flansch bestellt da ich die Elektrik auf der Pritsche absteckbar machen will in dem zug hab ich mir auch die Verschlusspins für die nicht genutzten Öffnungen bestellt. Vielleicht passen die ja wenn ich das mache .

Gruss
HGK

[onkel]

Hier gibt es alle Infos zu Steckern , Pins usw. denke bei deinem müsste das auch noch passen

http://wilbo666.pbworks.com/w/file/fetc ... 22E%29.pdf
